fyzický model

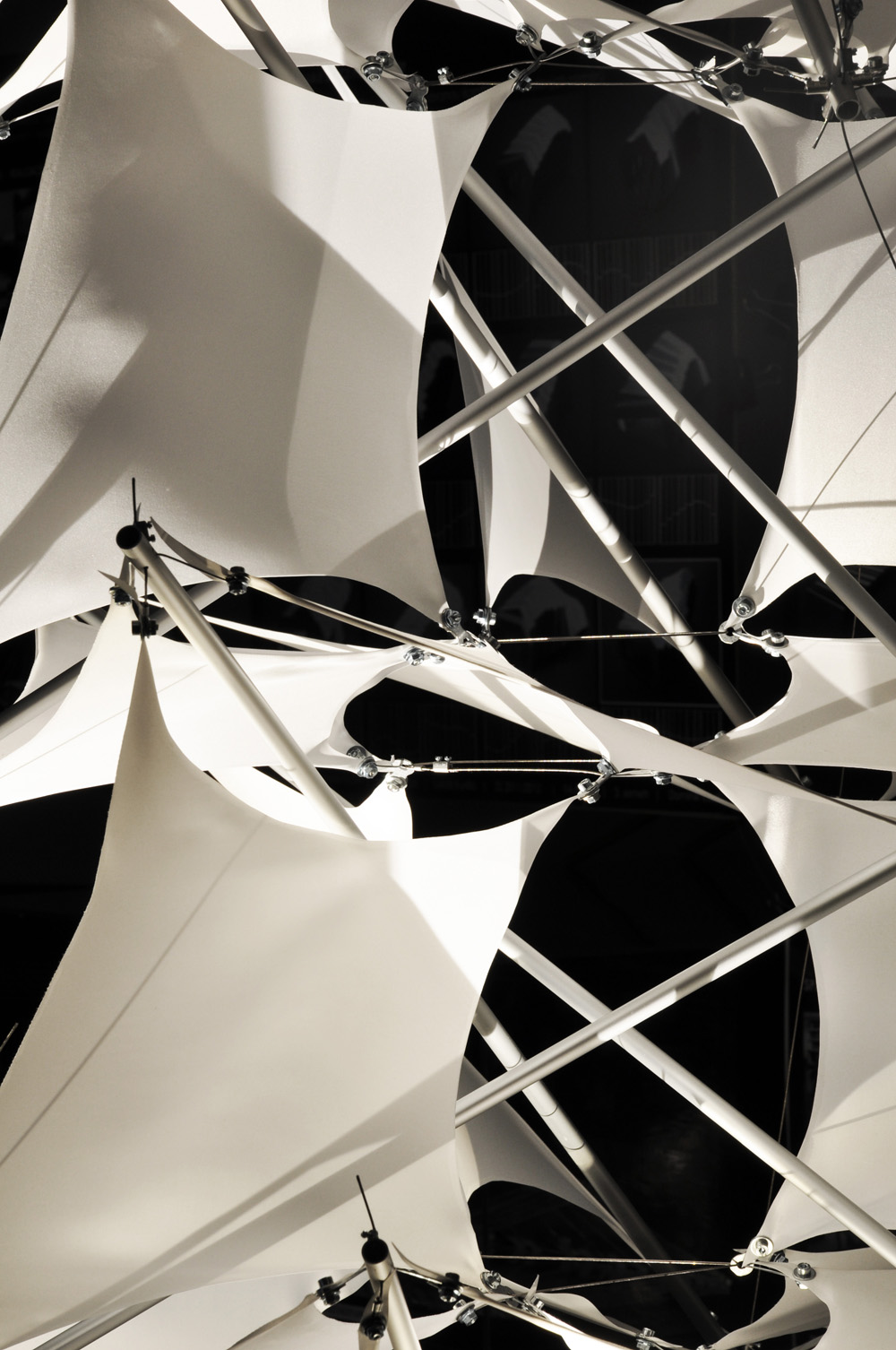

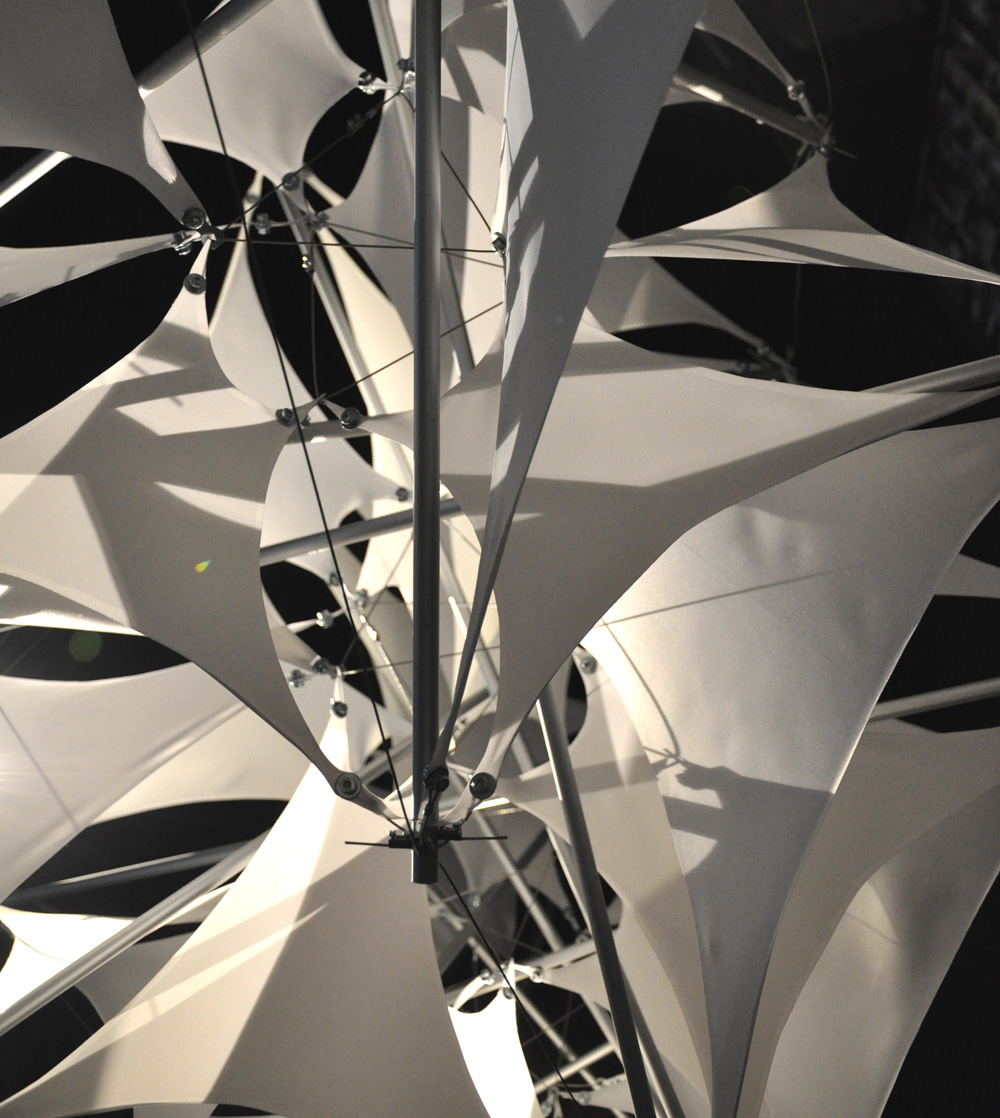

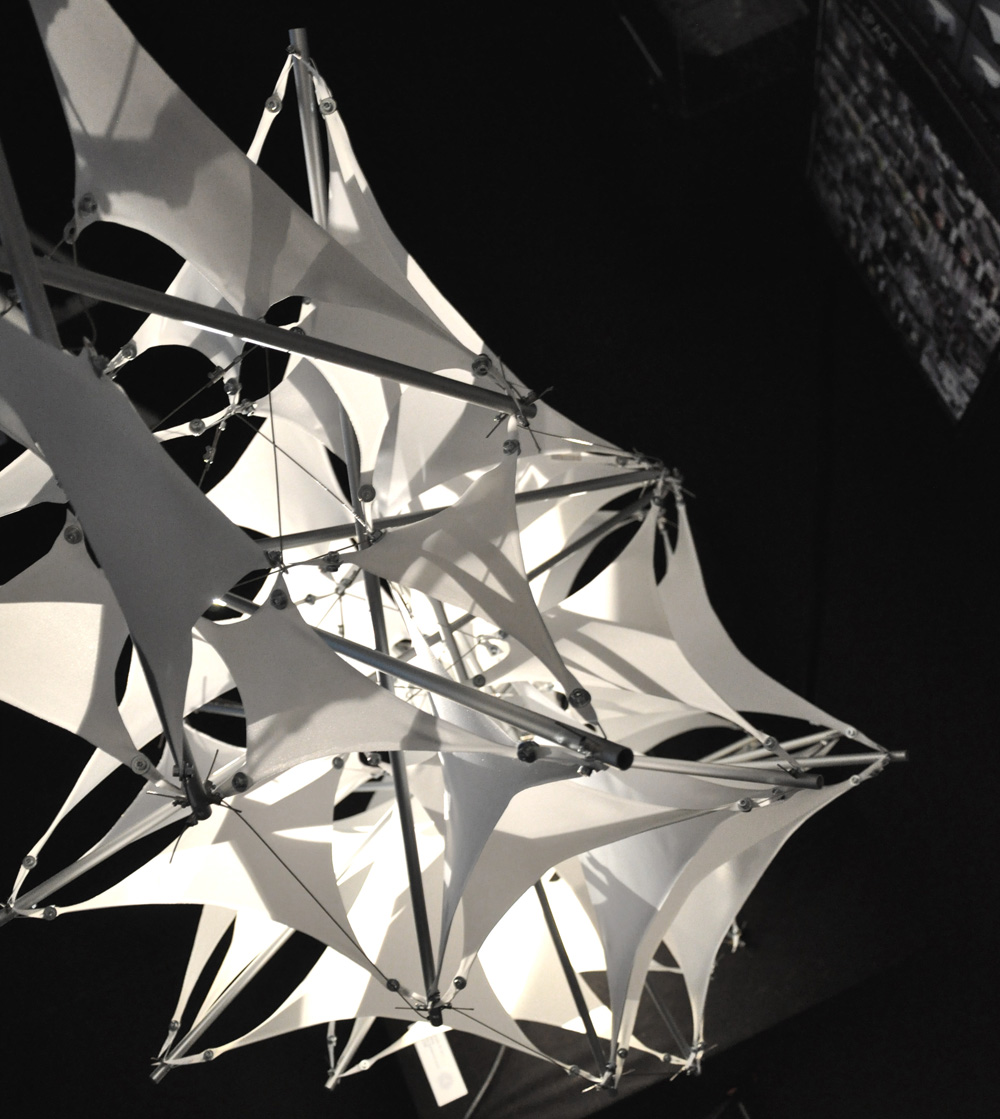

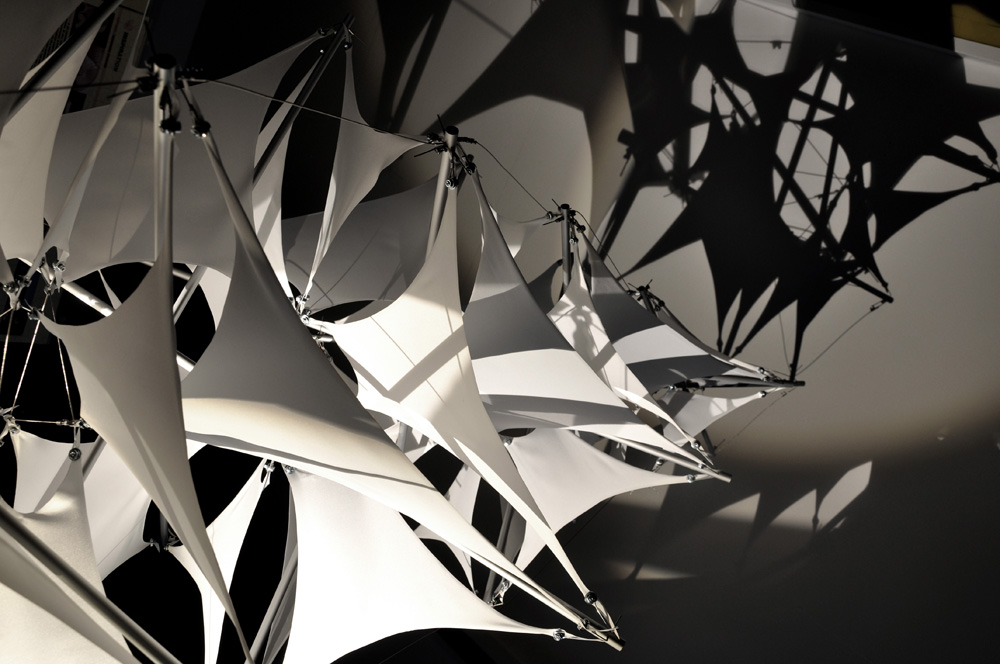

Nejlepším důkazem fungujícího principu stavby složitého a praxí neověřeného tvaru nejsou grafické nebo číselné výstupy statických programů. Je jím hmatatelný fyzický model.
Z počítačového modelu jsem vytvořil šablony membrán, tabulky délek prvků apod. v měřítku 1:25. Model byl postaven s přesností do 5mm s rektifikovatelnými spoji. Rektifikace byla použita zejména ke zkrácení nepřiměřeně protažených horizontálních membrán ve spodních částech konstrukce.

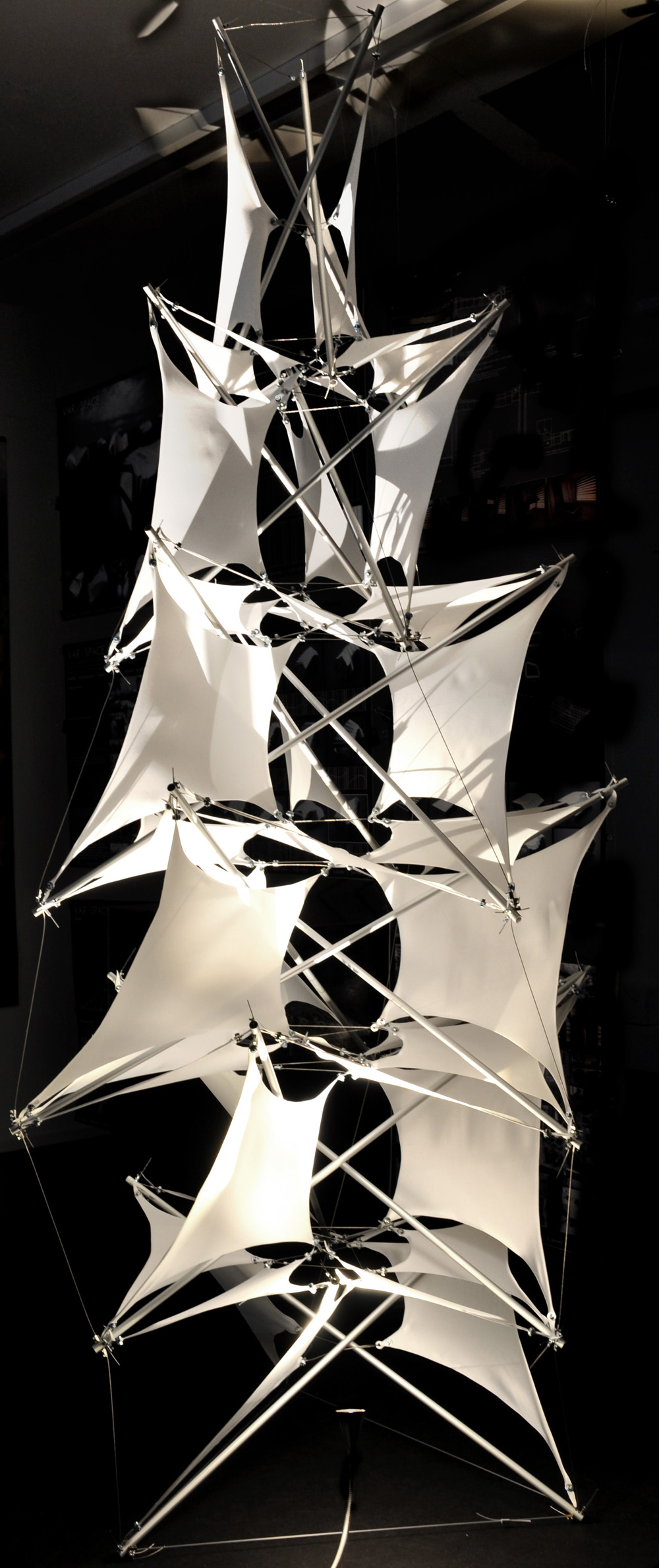

Rozměry: výška 2,5m(bez podstavce), průměr 1m
Stavba: Pavel Borůvka, Aneta Nováková
Materiál:
- Tyče elox hliník průměr 12mm, tl.stěny 1mm,

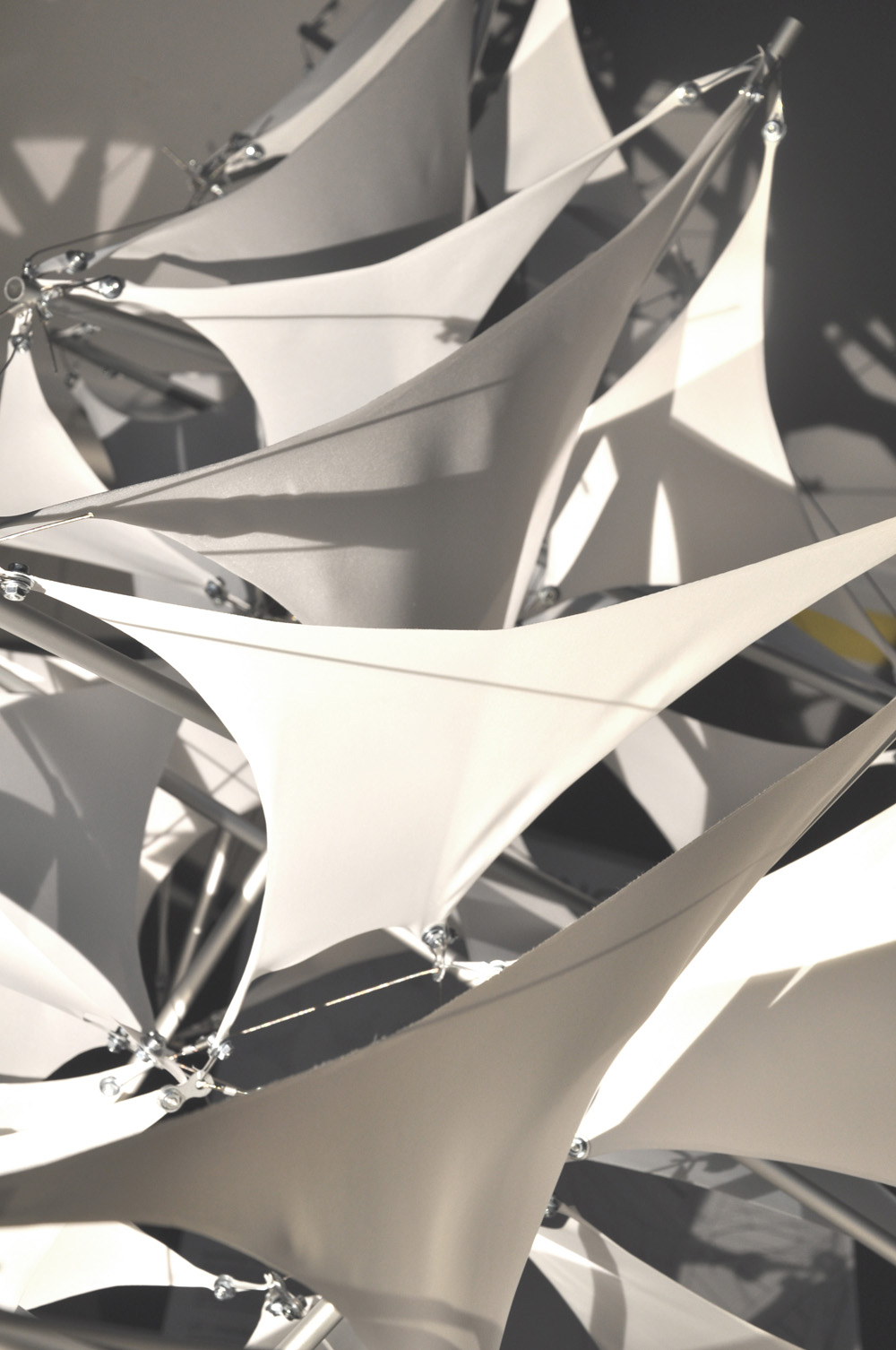

- membrány - svatební satén upravený proti třepení ředěným Chemoprenem transparent,
- nerez ocelové lanko tl. 1,2mm – použito skoro neuvěřitelných 35m

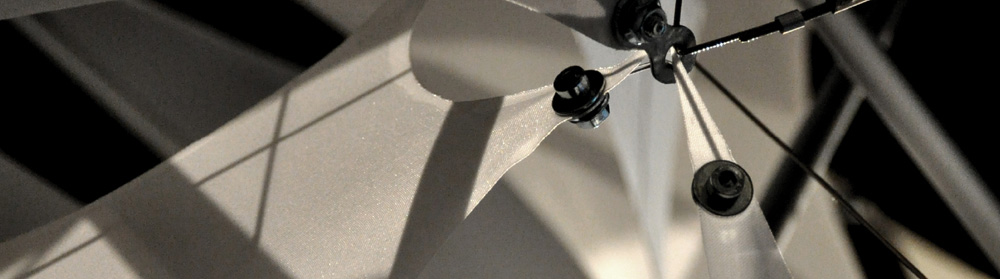

- hliníkové "kleštěmi zamačkávací" svorky na 1mm lanko
- elektrikářské svorkovnice - "čokolády" - je to asi nejvhodnější svorka na lanka malého průměru
- šrouby, matice, podložky M4,
- ocelový děrovaný pásek tl.cca 0,7mm, šířka 12mm, díry velikosti pro šrouby M4, dělitelný nůžkami na plech,
- vázací drát tl. 1mm,
- cena materiálu 4800Kč
